إطارات الربط

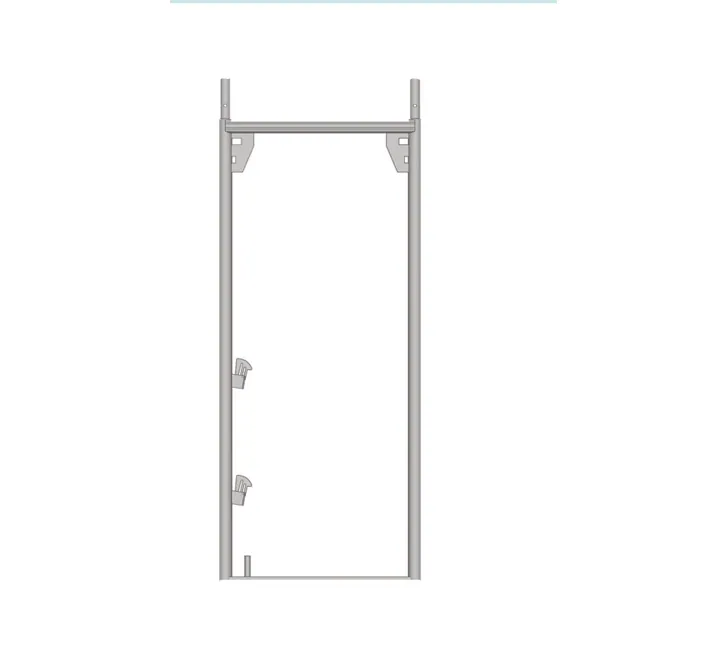

إطار ربط فولاذي
أنابيب فولاذية بسماكة ø 48,3 x 3,00 mm مجلفنة بالغمس الساخن. مقطع U مقوّى عند مواضع خطاطيف المنصات.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 0,66 | 0,73 | 10,00 | S21700-066 |
| 1,00 | 0,73 | 12,00 | S21700-100 |
| 1,50 | 0,73 | 14,60 | S21700-150 |
| 2,00 | 0,73 | 17,80 | S21700-200 |
إطار ربط من الألمنيوم
أنابيب ألمنيوم بسماكة ø 48,3 x 4,00 mm. يجب استخدامها مع نظام المقطع U ذي التصميم الخاص والمقوّى عند مواضع خطاطيف المنصات.
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 1,00 | 2,20 | S13200-100 |
| 1,50 | 3,20 | S13200-150 |
| 2,00 | 4,10 | S13200-200 |
| 2,50 | 5,00 | S13200-250 |
| 3,00 | 5,90 | S13200-300 |
| 4,00 | 7,70 | S13200-400 |
حواجز الحماية
حاجز حماية فولاذي مفرد
أنابيب فولاذية ø 33,7 mm مجلفنة بالغمس الساخن.
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 0,73 | 1,60 | S21724-073 |
| 1,09 | 2,40 | S21724-109 |
| 1,57 | 3,00 | S21724-157 |
| 2,07 | 4,00 | S21724-207 |
| 2,57 | 5,20 | S21724-257 |
| 3,07 | 5,80 | S21724-307 |
حاجز حماية فولاذي مزدوج
أنابيب فولاذية ø 33,7 mm مجلفنة بالغمس الساخن
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 1,57 | 7,70 | S21728-157 |
| 2,07 | 10,40 | S21728-207 |
| 2,57 | 12,40 | S21728-257 |
| 3,07 | 14,80 | S21728-307 |
| 4,14 | 20,00 | S21728-414 |

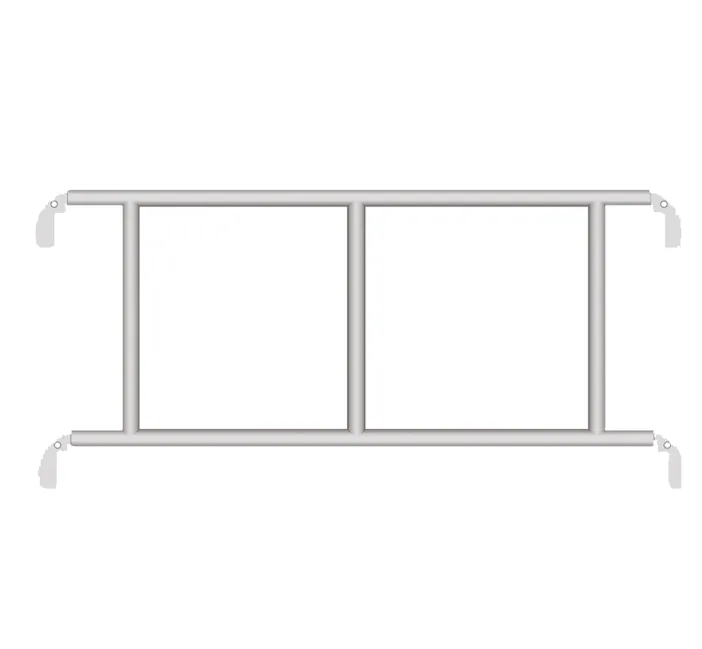

حاجز حماية مزدوج من الألمنيوم
أنبوب ألمنيوم ø 33,7 mm
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 1,57 | 2,80 | S21732-157 |
| 2,07 | 3,80 | S21732-207 |
| 2,57 | 4,50 | S21732-257 |
| 3,07 | 5,30 | S21732-307 |

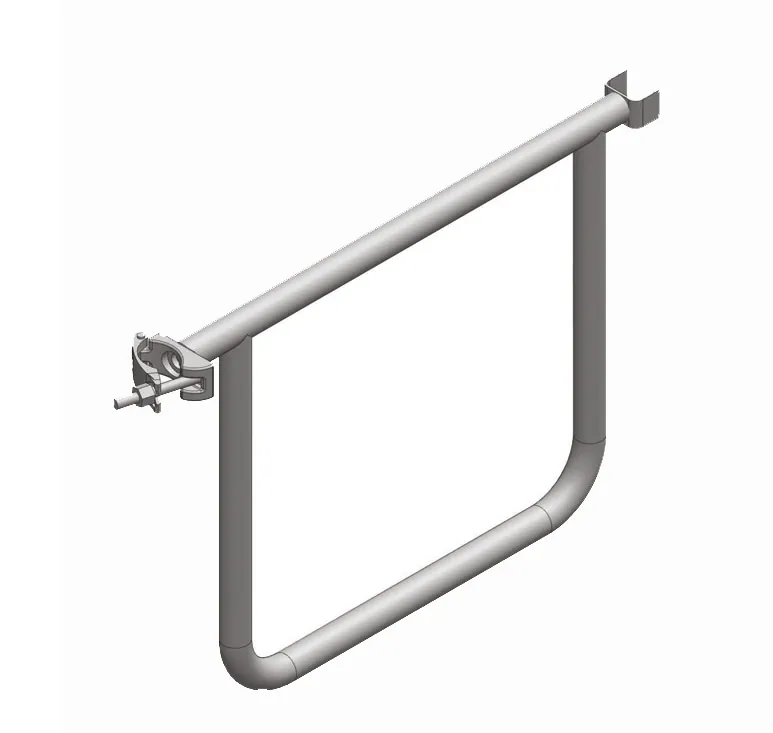

حاجز طرفي
فولاذ مجلفن بالغمس الساخن. يُستخدم مع حامل سفلي داعم لتركيب القواعد المدعومة بالأنابيب تحت الأحمال الكبيرة.
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 0,73 | 3,60 | S21728-073 |
| 1,09 | 4,50 | S21728-109 |
المنصات

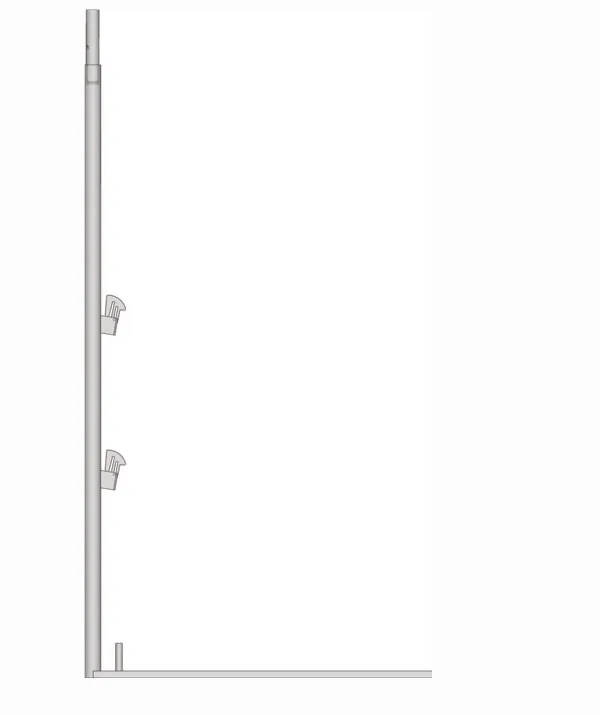

دعامة الدرابزين
فولاذ مجلفن بالغمس الساخن. للقواعد الأقصر كدعامة وسيطة. يُدفع فوق القواعد الفولاذية من الجانبين.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 1,00 | 0,73 | 6,00 | S21719-073 |
| 1,00 | 1,09 | 9,00 | S21719-109 |
منصة فولاذية
مجلفن بالغمس الساخن، وبفضل سطحه المثقب يمنع الانزلاق. سهل التكديس، ومزوّد بتأمين مدمج ضد الرفع.
| فئة الحمل | الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|---|
| 6 | 0,73 | 0,19 | 5,10 | S23801-073 |
| 6 | 1,09 | 0,19 | 6,30 | S23801-109 |
| 6 | 1,57 | 0,19 | 8,50 | S23801-157 |
| 6 | 2,07 | 0,19 | 10,50 | S23801-207 |
| 5 | 2,57 | 0,19 | 13,10 | S23801-257 |
| 4 | 3,07 | 0,19 | 15,20 | S23801-307 |

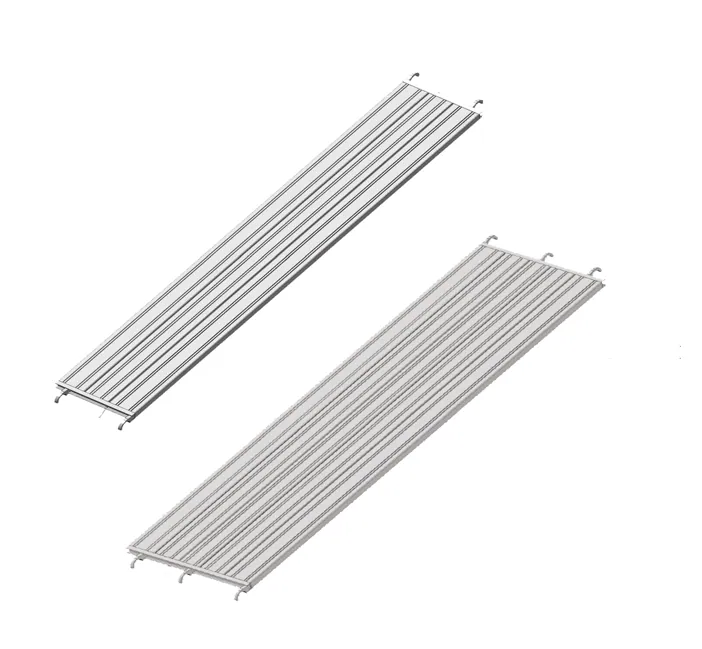

منصة ألمنيوم
مجلفن بالغمس الساخن، وبفضل سطحه المثقب يمنع الانزلاق. سهل التكديس، ومزوّد بتأمين مدمج ضد الرفع.
| فئة الحمل | الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|---|
| 6 | 0,73 | 0,64 | 8,00 | S23856-073 |
| 6 | 1,09 | 0,64 | 9,60 | S23867-109 |
| 6 | 1,40 | 0,64 | 10,80 | S23867-140 |
| 6 | 1,57 | 0,64 | 12,00 | S23867-157 |
| 6 | 2,07 | 0,64 | 15,00 | S23867-207 |
| 5 | 2,57 | 0,60 | 18,40 | S23867-257 |
| 4 | 3,07 | 0,64 | 24,00 | S23867-307 |

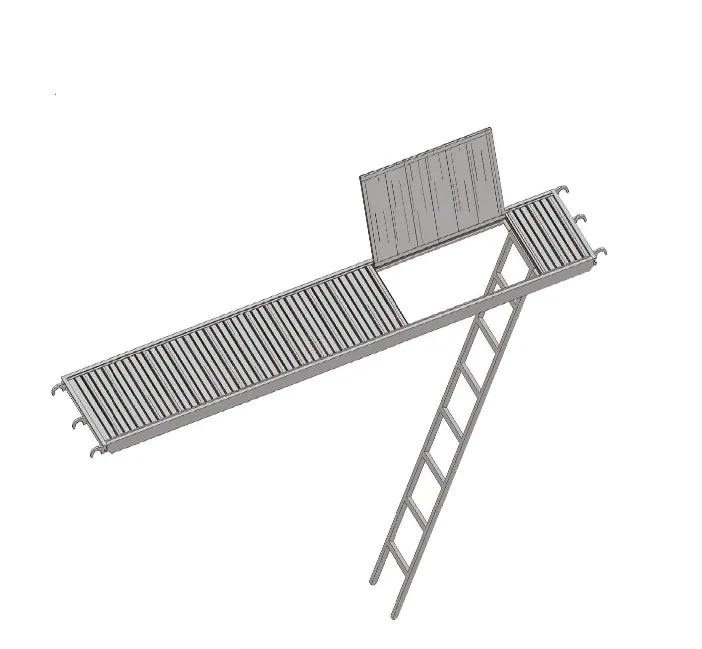

منصة ألمنيوم بسلم
مصنوع بقوالب خاصة، يمنع الانزلاق وسهل التكديس، مزوّد بتأمين مدمج ضد الرفع، ويسهّل الانتقال بين الطوابق.
| فئة الحمل | الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|---|
| 5 | 1,57 | 0,64 | 16,80 | S23852-157 |
| 5 | 2,07 | 0,64 | 20,50 | S23852-207 |
| 4 | 2,57 | 0,64 | 24,20 | S23852-257 |
| 4 | 3,07 | 0,64 | 28,30 | S23852-307 |
الوصلات القطرية
دعامة قطرية عمودية
أنبوب فولاذي ø 42,4 mm مع مشبك مطروق، مجلفن بالغمس الساخن. دعامة ربط قطرية متينة قابلة للضبط بفضل المشبك المطروق الدوّار.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,07 | 2,80 | 7,20 | S21736-207 |
| 2,57 | 3,20 | 8,30 | S21736-257 |
| 3,07 | 3,60 | 9,20 | S21736-307 |
دعامة تقوية قطرية فولاذية
أنبوب فولاذي 42,4 mm مع مشبك مطروق، مجلفن بالغمس الساخن. دعامة ربط قطرية متينة قابلة للضبط بفضل المشبك المطروق الدوّار، مزوّدة بمشبكين متحركين.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,07 | 2,80 | 9,30 | S21727-207 |
| 2,57 | 3,20 | 10,60 | S21727-257 |
| 3,07 | 3,60 | 13,00 | S21727-307 |
الكونسولات

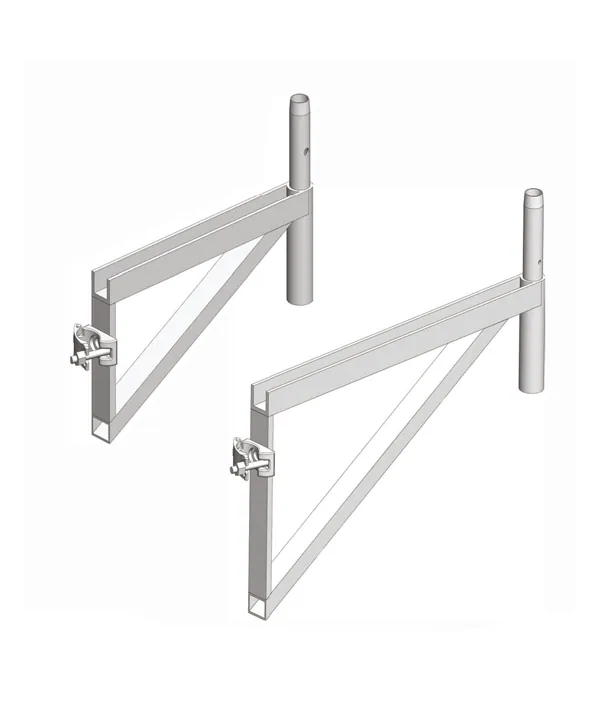

كونسول بمقطع U
فولاذ مجلفن بالغمس الساخن بمقطع U مقوّى، يُستخدم لتوسيع السقالة نحو الداخل والخارج.
| الطول (m) | الوزن (kg) | رمز المنتج |
|---|---|---|
| 0,50 | 8,00 | S21744-050 |
| 0,73 | 9,80 | S21744-073 |
| 1,09 | 10,30 | S21744-109 |

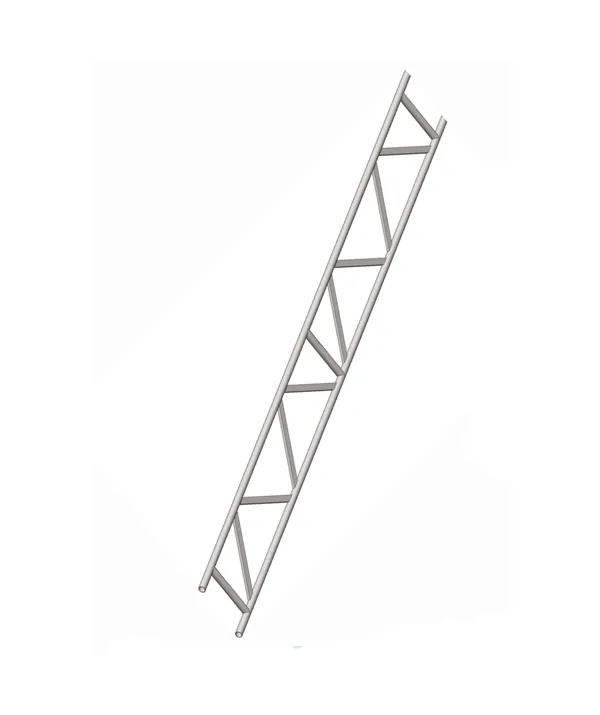

جمالون شبكي للأحمال الثقيلة – فولاذ
فولاذ مجلفن بالغمس الساخن. جمالون عبور للإنشاءات الخاصة ذات قدرة التحمّل العالية أو للبحور.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,07 | 0,50 | 27,90 | S21766-207 |
| 2,57 | 0,50 | 32,70 | S21766-257 |
| 3,07 | 0,50 | 39,70 | S21766-307 |
| 4,14 | 0,50 | 51,90 | S21766-414 |
| 5,14 | 0,50 | 67,80 | S21766-514 |
| 6,14 | 0,50 | 76,00 | S21766-614 |
| 7,71 | 0,50 | 97,00 | S21766-771 |
لوح قدم خشبي
يُكمل لوح القدم الحماية الجانبية المقررة المكوّنة من 3 أجزاء.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,07 | 0,50 | 27,90 | S21766-207 |
| 2,57 | 0,50 | 32,70 | S21766-257 |
| 3,07 | 0,50 | 39,70 | S21766-307 |
| 4,14 | 0,50 | 51,90 | S21766-414 |
| 5,14 | 0,50 | 67,80 | S21766-514 |
| 6,14 | 0,50 | 76,00 | S21766-614 |
| 7,71 | 0,50 | 97,00 | S21766-771 |
لوح قدم فولاذي
يُكمل لوح القدم الحماية الجانبية المقررة المكوّنة من 3 أجزاء.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 0,73 | 0,15 | 2,75 | S21719-073 |
| 1,09 | 0,15 | 3,75 | S21719-109 |
| 1,40 | 0,15 | 4,65 | S21719-140 |
| 1,57 | 0,15 | 4,75 | S21719-157 |
| 2,07 | 0,15 | 5,55 | S21719-207 |
| 2,57 | 0,15 | 6,95 | S21719-257 |
| 3,07 | 0,15 | 7,55 | S21719-307 |

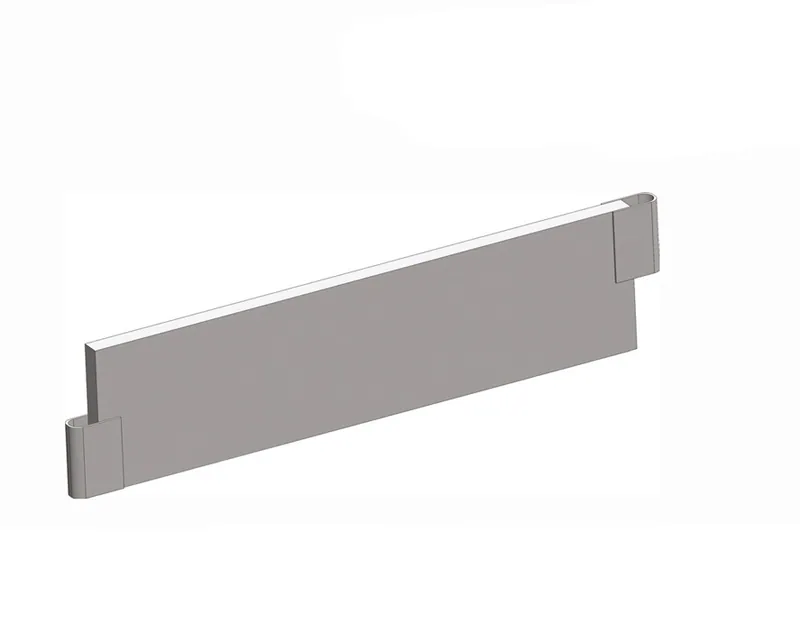

لوح قدم من الألمنيوم
يُكمل لوح القدم الحماية الجانبية المقررة المكوّنة من 3 أجزاء.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 0,73 | 0,15 | 1,20 | S21770-073 |
| 1,09 | 0,15 | 1,80 | S21770-109 |
| 1,40 | 0,15 | 2,20 | S21770-140 |
| 1,57 | 0,15 | 2,40 | S21770-157 |
| 2,07 | 0,15 | 2,90 | S21770-207 |
| 2,57 | 0,15 | 3,40 | S21770-257 |
| 3,07 | 0,15 | 4,06 | S21770-307 |
السلالم

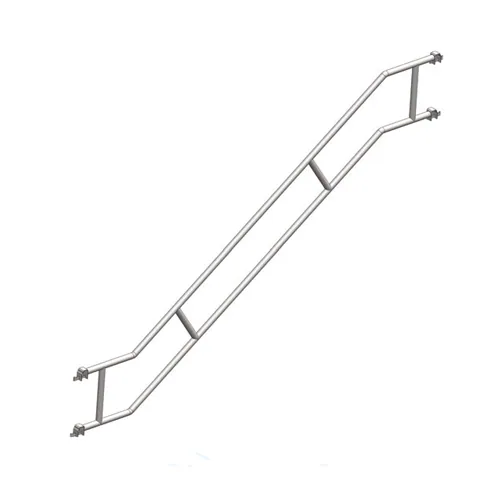

حاجز السلم الخارجي
درابزين فولاذي للسلم مجلفن بالغمس الساخن. حامل درابزين السلم بنظام قفل خاص.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,57 | 3,25 | 16,10 | S21752-257 |
| 3,07 | 3,57 | 17,60 | S21752-307 |

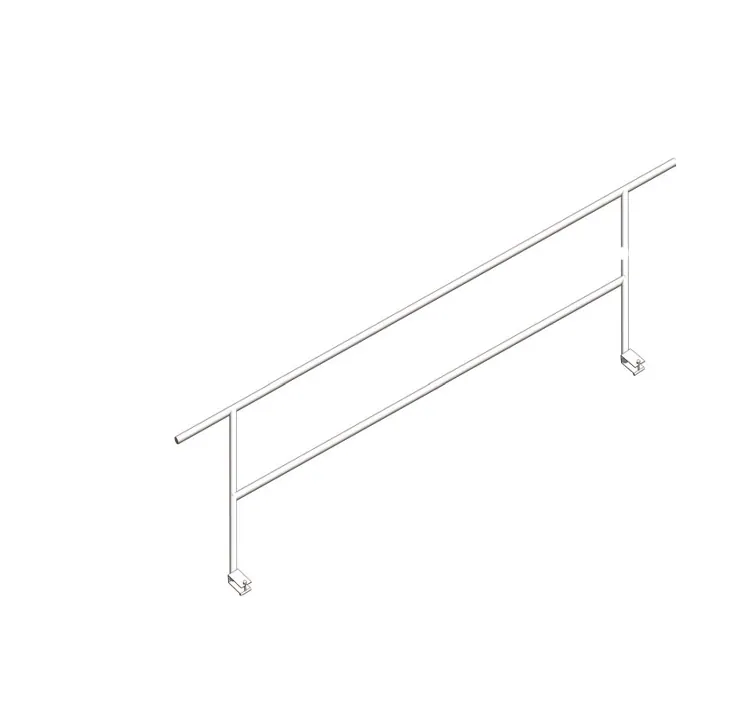

حاجز السلم الداخلي
درابزين فولاذي للسلم مجلفن بالغمس الساخن. حامل درابزين السلم بنظام قفل خاص؛ يُثبَّت الدرابزين الداخلي على السلم بفضل تصميم القفل الخاص.
| الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|
| 2,57 | 2,57 | 14,00 | S21752-000 |
| 3,07 | 3,07 | 15,50 | S21752-001 |

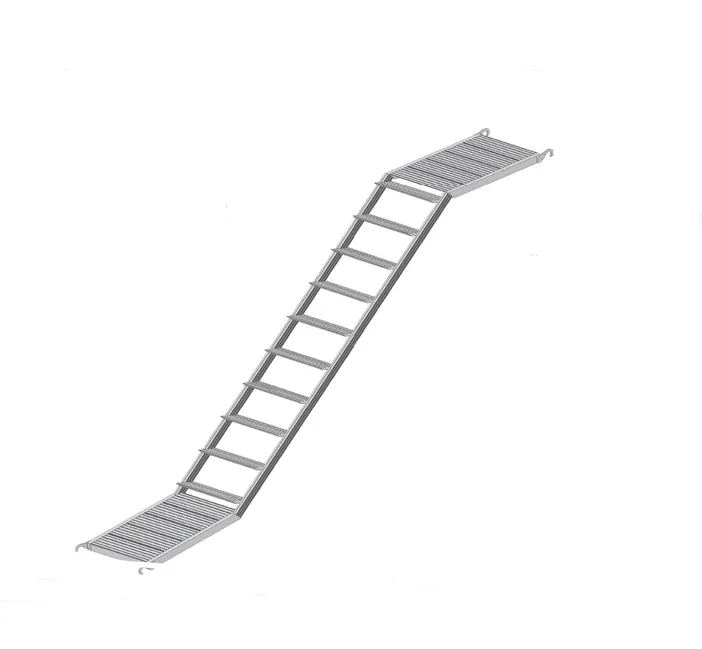

سلم ألمنيوم بقاعدة
يتيح ارتفاع الحقل البالغ 2,00 m صعودًا مريحًا من الخارج أثناء الاستخدام المكثف للسقالة ونقل المواد الضخمة.
| فئة الحمل | الطول (m) | العرض (m) | الوزن (kg) | رمز المنتج |
|---|---|---|---|---|
| 2,57 | 3,25 | 0,64 | 24,50 | S21753-257 |
| 3,07 | 3,65 | 0,64 | 28,80 | S21753-307 |
